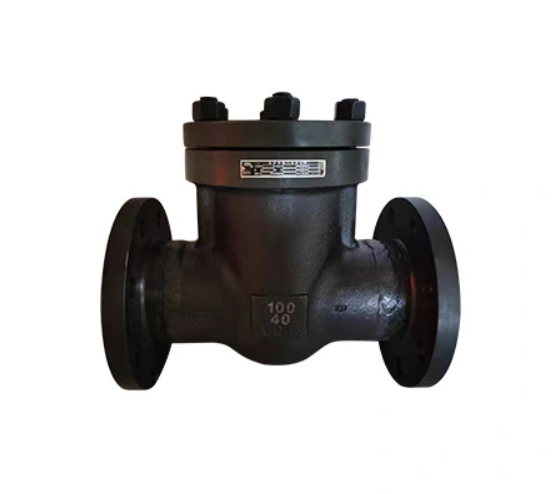

Stainless Steel Flanged Check Valve

Product No.

VL-Flanged_Check

Details:

Product Name & StandardsFlanged Check ValveCompliant with API 594, ASME B16.34, and ANSI B16.5 standards.

Core DefinitionA specialized one-way flow control valve engineered for piping systems, designed to prevent backflow by restricting fluid movement to a single direction. Featuring flanged ends at both sides for secure pipeline connection, it is constructed from durable materials such as steel or cast iron, ensuring reliable performance in industrial and commercial applications.

Structure & Working Principle

• Key Components: Dual flanged ends (for bolted pipeline integration), a movable disc/flap, and a valve seat with precision sealing surfaces.
• Operating Mechanism: Fluid flow in the intended direction pushes the disc/flap open, allowing unobstructed passage; when flow reverses (backflow occurs), the disc/flap closes automatically against the valve seat, forming a tight seal to block reverse fluid movement.
• Design Advantage: Self-actuated operation (no external power required) relies solely on fluid pressure, ensuring rapid response to flow changes.

Performance Advantages

• Reliable backflow prevention: Precision-machined disc/flap and valve seat deliver tight sealing, eliminating backflow risks and protecting downstream equipment.
• Durable construction: Manufactured from high-strength materials (steel, cast iron, stainless steel), withstanding harsh operating conditions and extending service life.
• Secure flanged connection: Bolted flange ends ensure leak-tight integration with pipelines, enhancing system stability and simplifying maintenance.
• Low maintenance: Self-actuated design reduces mechanical complexity, minimizing downtime for repairs or adjustments.

Key Specifications

• Pressure Rating: PN10 – PN420 / Class 150 – 2500.
• Operating Temperature: -29℃ – 425℃ (carbon steel/cast iron body) / -196℃ – 550℃ (stainless steel body).
• Body Materials: Carbon Steel (A216 WCB), Stainless Steel (A351 CF8/CF8M), Cast Iron (ASTM A216 WCC), Ductile Iron (ASTM A395).
• End Connection: Flanged (ANSI B16.5, DIN EN 1092-1) – compatible with standard industrial pipeline flanges.

Application Fields

• Industrial Piping Systems: Oil & gas transmission, chemical processing, petrochemicals, power generation, water treatment, metallurgy, and steam pipelines.
• Commercial & Infrastructure: Municipal water supply, HVAC systems, fire protection networks, industrial boilers, and wastewater treatment facilities.
• Specialized Applications: Process pipelines, cooling water systems, and any piping network requiring backflow prevention to safeguard equipment and fluid quality.
